BRTM 18 - 90 - 501轴承

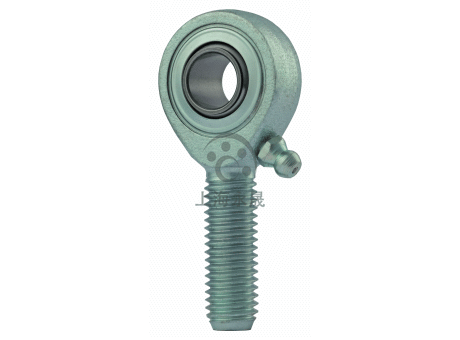

BRTM NIRO VR - 带滚子或滚珠的杆端关节轴承
产品特性
不锈钢材质的带滚子轴承的杆端关节轴承，满装设计，外螺纹，K系列，符合DIN ISO 12240-4标准，低维护，可润滑
技术参数

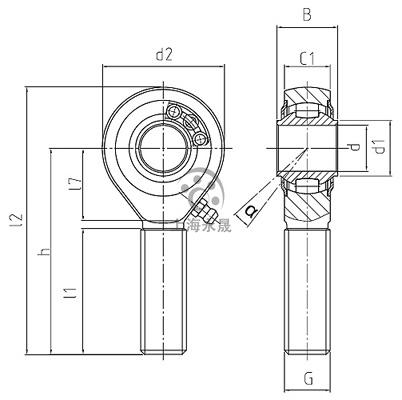

| 参数名称 | 参数值 |
|---|---|
| 右旋螺纹 | BRTM 18 - 90* -501 |
| 内径 d (mm) | 18 |
| 外径 d2 (mm) | 46 |
| 螺纹 G | M 18 x 1,5 |
| 宽度 B (mm) | 23 |
| 尺寸 C1 (mm) | 16.5 |
| 尺寸 d1 (mm) | 21.9 |
| 高度 h (mm) | 72 |
| 尺寸 l1 (mm) | 44 |
| 尺寸 l2 (mm) | 95 |
| 尺寸 l7 (mm) | 25 |
| 摆动角度 α (°) | 8.5 |
| 重量 (kg) | 0.28 |
| 基本额定动载荷 C (kN) | 12.95 |
| 基本额定静载荷 C₀ (kN) | 9.03 |
| 径向游隙 CN (μm) | 10 - 30 |
| 转速极限 n_max (min⁻¹) | 600 |
| 扭矩 M (Nm) | 120 |
| 备注 | *on request, the housing can made as a turning part |
