BRTF 1/1 - 00 - 501轴承

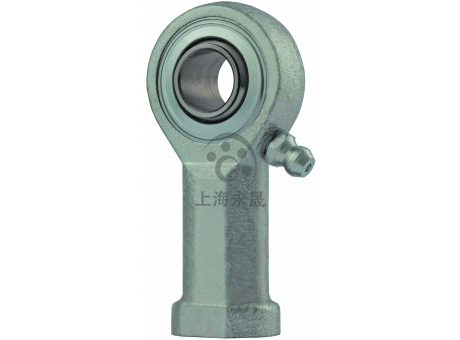

BRTF Zoll - 带滚子或滚珠的杆端关节轴承
产品特性
带滚子轴承的杆端关节轴承，保持架设计，内螺纹，英制尺寸，低维护，可润滑
技术参数
| 参数名称 | 参数值 |
|---|---|
| 右旋螺纹 | BRTF 1/1 - 00 -501 |
| 螺纹 G | 1/1 - 12 UNF |
| 内径 d (inch) | 1.000 |
| 外径 d2 (inch) | 2.519 |
| 尺寸 l4 (inch) | 4.98 |
| 宽度 B (inch) | 1.22 |
| 尺寸 C1 (inch) | 0.866 |
| 尺寸 d1 (inch) | 1.161 |
| 尺寸 d3 (inch) | 1.171 |
| 尺寸 d4 (inch) | 1.377 |
| 尺寸 l5 (inch) | 0.236 |
| 高度 h1 (inch) | 3.72 |
| 尺寸 l3 (inch) | 1.653 |
| 尺寸 l7 (inch) | 1.279 |
| 摆动角度 α (°) | 5 |
| 重量 (kg) | 0.568 |
| 基本额定动载荷 C (kN) | 24.9 |
| 基本额定静载荷 C₀ (kN) | 18.5 |
| 径向游隙 CN (μm) | 10 - 30 |
| 转速极限 n_max (min⁻¹) | 600 |
| 尺寸 W (inch) | 1.181 |
