DGIHL-K 100 DO轴承
DGIHR-K-DO - 液压型杆端关节轴承
产品特性
带压入式向心关节轴承的液压杆端，内螺纹，带槽和夹紧装置，需维护

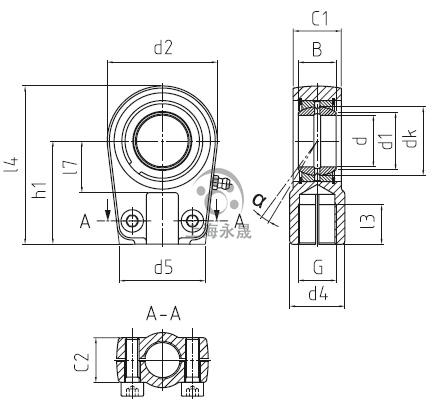

技术参数
| 参数名称 | 参数值 |
|---|---|
| 内径 d (mm) | 100 |
| 外径 d2 (mm) | 230 |
| 尺寸 l4 (mm) | 360 |
| 螺纹 G | M 110 x 2 |
| 宽度 B (mm) | 70 |
| 尺寸 C1 (mm) | 70 |
| 尺寸 d1 (mm) | 109.5 |
| 尺寸 d4 (mm) | 138 |
| 尺寸 d5 (mm) | 200 |
| 头部直径 dk (mm) | 115 |
| 高度 h1 (mm) | 235 |
| 尺寸 l3 (mm) | 111 |
| 尺寸 l7 (mm) | 105 |
| 摆动角度 α (°) | 7 |
| 重量 (kg) | 27.5 |
| 基本额定动载荷 C (kN) | 488 |
| 基本额定静载荷 C₀ (kN) | 896 |
| 径向游隙 CN (μm) | 8 - 165 |
| 尺寸 C2 (mm) | 65 |
