产品特性

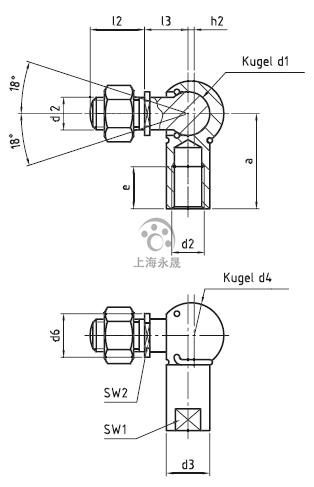

角接头，DIN 71802 CS版，带夹子锁定，由球头螺栓DIN 71803、球头螺栓DIN 71805和六角螺母ISO 4032 (DIN 934)组成
技术参数
| 参数名称 | 参数值 |
|---|---|
| 尺寸 d1 (mm) | 8 |
| 尺寸 d3 (mm) | 8 |
| 尺寸 d4 (mm) | 13 |
| 尺寸 d6 (mm) | 8 |
| 高度 h2 (mm) | 0.7 |
| 尺寸 l2 (mm) | 10 |
| 尺寸 l3 (mm) | 9 |
| 重量 (kg) | 0.014 |
| 尺寸 a (mm) | 22 |
| 外径 d2 (mm) | M 5 x 0,8 |
| 尺寸 e (mm) | 10.2 |
| 扳手开口 sw1 (mm) | 7 |
| 扳手开口 sw2 (mm) | 7 |
